ما المواصفات التي تضمن التشغيل عالي السرعة في آلة تعبئة وغلق السوائل

تحقيق إنتاجية عالية مع الحفاظ على دقة الحجم يُعَدُّ هدفًا هندسيًّا رئيسيًّا في عمليات تغليف السوائل الحديثة. وعلى الرغم من أن الصفحة الشاملة على الرابط ACE-FILLING توضّح كامل مجموعة الماكينات، وهندسة تخطيط المصانع، وإرشادات الشراء الخاصة بحلولنا آلة ملء السائل إلا أن هذه المقالة المخصصة تركّز حصريًّا على الأنظمة الميكانيكية والإلكترونية المحددة التي تتيح لآلة تعبئة السوائل عالية السرعة ماكينة تعبئة السوائل وختمها العمل بموثوقية على نطاق واسع.

تشغيل آلة ملء السوائل عالية السرعة التشغيل بأكثر من ٢٠٠ زجاجة في الدقيقة (BPM) يولّد تحديات ميكانيكية كبيرة، منها انسكاب السوائل، وانقلاب العلب، وعدم انتظام الغلق الحراري، وتأخّر المحركات servo. ويستلزم حلّ هذه الاختناقات دمج الهندسة الميكانيكية، والتحكم المتقدّم في الحركة، والالتزام الصارم بمعايير التصنيع الدولية مثل ISO 9001 وFDA 21 CFR.

مزامنة محركات السيرفو والتحكم في الحركة متعددة المحاور

تعتمد أنظمة الكام الميكانيكية التقليدية على ترسان معقدة وسلاسل تآكل بمرور الوقت، ما يؤدي إلى ظهور التراخي الميكانيكي وقيود السرعة. وفي النظام الحديث ماكينة تعبئة السوائل وختمها يُستعاض عن الربط الميكانيكي بمحركات سيرفو متعددة المحاور للمعدات المُعبِّئة المُدارَة بالسيرفو .

ويُدار كل فوهة تعبئة، وعجلة تدوير الحاويات، وبرج الإغلاق بواسطة محرك سيرفو مستقل من شركة سيمنز أو شنايدر، مرتبطٍ بوحدة تحكم حركة إثري كات مركزية. ويوفّر هذا النظام الإلكتروني للترابط إدارة دقيقة للسرعة:

• مزامنة خالية من التراخي الميكانيكي: تقوم محركات السيرفو بضبط السرعات في الزمن الحقيقي ضمن فترات زمنية تبلغ المايكروثانية، مما يضمن توافق حركة عجلة نقل الزجاجات مع حركة الفوهات دون اهتزاز ميكانيكي.

• ملفات تسارع قابلة للبرمجة: تمنع منحنيات التسارع والتباطؤ على شكل حرف S اهتزاز السوائل أثناء التدوير السريع، ما يحافظ على دقة مستويات التعبئة حتى في المشروبات ذات اللزوجة المنخفضة.

• تغيير وصفات المنتج فورًا: يستطيع المشغلون تغيير ارتفاع الزجاجات وحجم السكتة الدماغية عبر شاشات اللمس في واجهة المستخدم البشرية خلال أقل من ٥ دقائق دون الحاجة إلى تعديلات يدوية للأدوات.

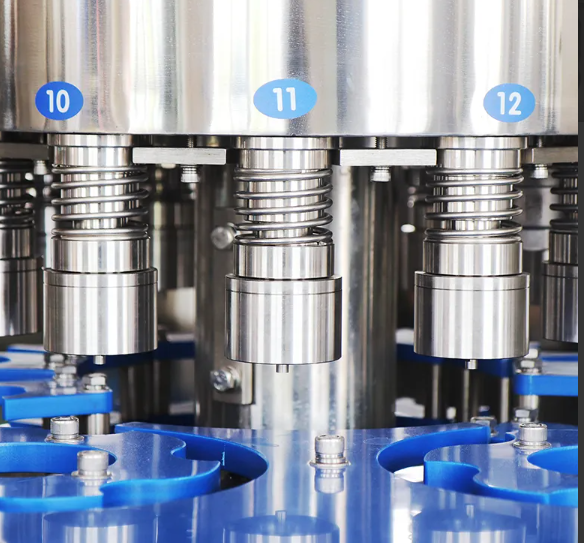

تقنية الصمام الدوراني المتساوي الضغط وفوهة عداد التدفق

تُعَدّ مجموعة الصمامات الميكانيكية العقبة الأساسية في عمليات تعبئة الزجاجات بسرعات عالية. وتؤدي صمامات الجاذبية التقليدية إلى اضطرابات وتكوين فقاعات هوائية عند معدلات تدفق مرتفعة. ولتحقيق أقصى سرعة ممكنة على خط تعبئة سائل آلي ، تعتمد الأنظمة عالية السرعة على صمامات جرعات متخصصة:

1. جرعات عداد التدفق المغناطيسي (عدادات التدفق الكهرومغناطيسية): وهي مثالية للسوائل الموصلة كهربائيًّا، إذ تقيس عدادات التدفق الكهرومغناطيسية الحجم في الوقت الفعلي دون أي أجزاء تماسٍ مادية، ما يلغي التآكل الميكانيكي للصمامات ويؤمن دقة ضمن نطاق ±٠٫٢٪.

2. جرعات عداد التدفق الكتلي (أجهزة استشعار كوريوليس): وهي ضرورية للسوائل غير الموصلة كهربائيًّا أو الزيوت أو السوائل الكثيفة، حيث تقوم أجهزة استشعار كوريوليس بالتعويض التلقائي عن تقلبات درجة حرارة السائل ولزوجته.

3. فوهة الغوص من الأسفل نحو الأعلى: لمنع تكون الرغوة أثناء التعبئة بسرعة عالية، تغوص فوهات التعبئة الخاضعة للتحكم بالمحركات servo في قاع الحاوية ثم ترتفع بالتوازي مع ارتفاع مستوى السائل، مع الحفاظ على أقل مسافة ممكنة بين طرف الفوهة والمادة المعبأة.

أبراج الإغلاق والتسديد عالية السرعة

سرعة التعبئة ليست سوى نصف المعادلة؛ إذ يجب أن يتوافق إغلاق الحاويات مع سرعة تدفق السائل لتجنب ازدحام الخط. وتشمل هذه العملية نظامًا متقدمًا ماكينة تعبئة السوائل وختمها يضم أبراج تسديد دوارة تعمل بحركة مستمرة ومصممة لتحقيق أقصى سرعة ودقة تكرارية:

• رؤوس التسديد ذات التخلف المغناطيسي: تستبدل القابضات الميكانيكية القائمة على الاحتكاك لتوفير عزم تشديد ثابت ضمن مدى ±٠٫٥ نيوتن.متر، ما يمنع التشابك الخاطئ للخيوط أو ترك الغطاء فضفاضًا حتى عند سرعات تصل إلى ٣٦٠٠٠ غطاء في الساعة.

• فحص الإغلاق بالموجات فوق الصوتية: تتحقق أجهزة الاستشعار المتصلة مباشرةً على الخط من سلامة الإغلاق في الحاويات المغلقة برقائق الألومنيوم، وتكتشف الثقوب الدقيقة أو سوء تطبيق الحرارة فورًا دون خفض سرعة الناقل.

• نظام التقاط الغطاء ووضعه باستخدام الهواء المضغوط: يَضمن مُنتخِبُو الغطاء المُزامَنين أن يَتوصَّل كل عنق زجاجةٍ إلى غطاءٍ بدقةٍ عاليةٍ عند السرعات الخطية العالية.

مصفوفة ميزات التعبئة والإغلاق عالية السرعة

يوضّح جدول المقارنة أدناه كيف تساهم وحدات الهندسة الأساسية في سرعة الخط والكفاءة التشغيلية ضمن خط تعبئة السوائل الحديث. خط تعبئة السوائل :

الامتثال، واختبارات جودة المصنع، والمعايير

تشغيل ماكينة تعبئة السوائل وختمها التشغيل عند السرعات المرتفعة يتطلب مواد بناء متينة ومواصفات صحية صارمة لتحمل الأحمال الإنتاجية العالية:

• المواد الصحية: جميع المكونات التي تتلامس مع المنتج مصنوعة من الفولاذ المقاوم للصدأ من الدرجة ٣١٦ل، ومصقولة سطحيًّا من الداخل بحيث لا تتجاوز الخشونة السطحية قيمة Ra ≤ ٠٫٤ ميكرومتر لإزالة المواقع التي قد تستقر فيها البكتيريا، بما يتوافق مع اللائحة ٢١ من قانون اللوائح الاتحادية الأمريكية (CFR) الجزء ١٧٧ و EHEDG التوجيهات الصحية.

• تحليل الاهتزاز: تُبنى قواعد الهيكل من أنابيب فولاذ مقاوم للصدأ ذات عيار ثقيل، ومملوءة ببوليمرات خفِّضة للضوضاء لمنع الترددات التوافقية عند دوران المحرك بسرعات عالية (RPMs).

• موازنة ديناميكية: تخضع محطات التعبئة الدوارة وأبراج الإغلاق للتوازن الديناميكي وفقًا لـ معيار ISO ١٩٤٠ بالدرجة G2.5 معايير تضمن التشغيل السلس على مدار ٢٤ ساعة في الورديات الإنتاجية.

دراسة حالة واقعية: شركة تعبئة الألبان ترفع سرعة خط الإنتاج بنسبة ٥٠٪

خلفية العميل

كانت إحدى كبرى شركات إنتاج الحليب الطازج في جنوب شرق آسيا بحاجةٍ إلى استبدال خط تعبئة خطي قديم. وكان النظام الحالي يبلغ أقصى طاقته ١٢٠ زجاجة في الدقيقة، ويُعاني من انسكابات رغوية متكررة، ويستلزم تغيير التنسيقات يدويًّا لمدة ٤٥ دقيقة بين الزجاجات بسعة ٢٥٠ مل و١ لتر.

الحل والنتائج

دمج المنتج نظامًا من نوع ACE-FILLING دوراني ذي ٢٤ رأسًا ماكينة تعبئة السوائل وختمها مزوَّد بأجهزة قياس التدفق المغناطيسي وأبراج غلق الغطاء ذات الحركة المستمرة.

• زيادة السرعة: ارتفعت إنتاجية الخط من ١٢٠ زجاجة في الدقيقة إلى ٢٤٠ زجاجة في الدقيقة للزجاجات بسعة ٥٠٠ مل دون انسكاب السائل.

• تقليل وقت التوقف: وانخفض زمن تغيير التنسيق من ٤٥ دقيقة إلى ٨ دقائق باستخدام ملفات الإعدادات المحفوظة في واجهة التشغيل البشرية (HMI).

• تخفيض الخسائر الناتجة عن الانسكاب: انخفض فقدان المنتج الناتج عن الملء الزائد والرغوة بنسبة ٨٥٪، ما أدى إلى تحقيق وفورات كبيرة سنويًّا في المواد.

الملخّص والخطوات التالية لتحديث الخطوط

بناء نظام موثوق آلة ملء السوائل عالية السرعة يتطلب دمج تزامن للمعدات المُعبِّئة المُدارَة بالسيرفو أجهزة قياس التدفّق غير التماسكية، وفوّهات الغمر الديناميكية، وأبراج الإغلاق المغناطيسي. ومعالجة كل التفاصيل الميكانيكية تضمن أن يحافظ نظامك خط تعبئة سائل آلي على إنتاجية عالية دون المساس بدقة الملء أو جودة الإغلاق.

للاستكشاف الشامل لأتمتة التعبئة، وتحسين تخطيط الخطوط، والمعدات المرافقة مثل آلات نفخ الزجاجات وأنظمة التسمية، زُرْ عرضنا المتخصص لمachinery تعبئة السوائل أو اتصل اليوم بمُهندس مشروع ACE-FILLING .
